LCR测试仪原理及测量步骤

　　LCR测试仪能准确并稳定地测定各种各样的元件参数，主要是用来测试电感、电容、电阻的测试仪。它具有功能直接、操作简便等特点，能以较低的预算来满足生产线质量保证、进货检验、电子维修业对器件的测试要求。

　　LCR测试原理如下图：

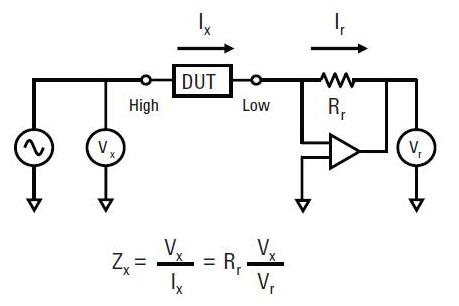

　　Vx与Vr均是矢量电压表，Rr是理想电阻。自平衡电桥的意思是：当DUT(Device Under Test)接入电路时，放大器的负反馈配置自动使得OP输入端虚地。Vx准确测定DUT两端电压(DUT的Low电位是0)，Vr与Rr测得DUT电流Ix，由此可计算Zx。

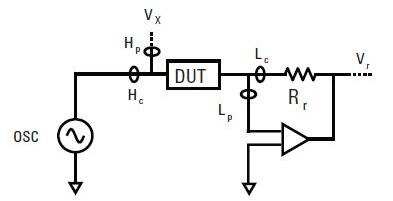

　　HP4275的测试端Hp,Hc,Lp,Lc(下标c代表current, 下标p代表Potentail)，Guard(接地)的配置可导致测试的误差的差异。

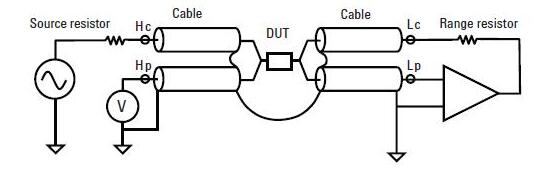

　　提高精度的方法是: 1,Hp,Lp,Hc,Lc尽量接近DUT; 2,减小测试电流Ix的回路面积&磁通量(关键是分析Ix，要配合使用Guard与Cable最小化回路面积);3,使用Gurard与Cable构建地平面中断信号线间的电场连接，虽然会增加信号线的对地电容(对地电容不影响测试结果)，但是会减少信号线的互容。

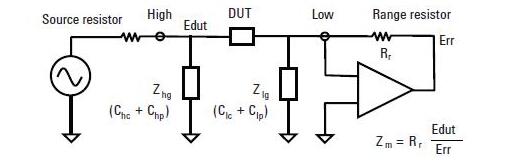

　　Guard与Cable的对地寄生阻抗(Zhg,Zlg) 不影响测试结果，电桥平衡时Zlg的两端电压是0，流向Rr的电流不会被Zlg分流，Zhg的分流作用不影响Hp的电压测量。
