多路电阻测试仪应用介绍

作者:腾斯凯 发布时间:2022-05-09点击:0

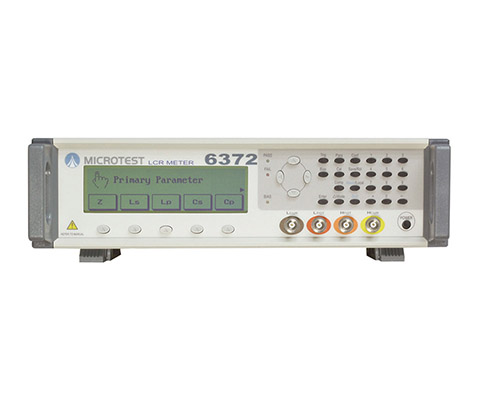

  在LCR数字电桥的测量条件参考表的说明所讲介绍中,让大家了解了一些不为人知的问题或知识:

  LCR数字电桥建议采用的测量条件参考表A-10

  表A-10 测量条件参考

  元件名称 测量频率 串--并联

  电容<1μF 1KHz 并联(PAR)

  电容≥1μF(非电解电容) 100Hz 并联(PAR)

  电容≥1μF(电解电容) 100Hz 串联(SER)

  电感<1H 1KHz 串联(SER)

  电感≥1H 100Hz 串联(SHR)

  电阻<10KΩ 100Hz 串联(SHR)

  电阻≥10KΩ 100Hz 并联(PAR)

  当LCR数字电桥在100Hz和1KHz频率上,能同时提供串联和并联等效元件值时建议:一定型号和数值的元件应采用一定的方式进行测量。这样做是为了获得既zui适合于元件的结构形式,又zui适合于元件常用的工作方式的测量。如大容量的电解电容器,常作为电源波滤元件,测量时会发现,1KHZ频率上的电容值明显低于100Hz频率上的电容值。这种现象是由于这类元件的几何结构有关诸因素所构成。因此,电解电容在100Hz频率上测量的电容值是zui有用的,电解电容的损耗项通常在串联等效电阻(ESR)上显示,因此LCR,LCR数字电桥的测量条件参考表的说明应该测量其串联电容和串联电阻值。

  相关文章推荐:

  1、微波炉泄漏电流试验

  按下图八将泄漏测试仪与微波炉连接,根据被测微波炉测试工艺要求设置泄漏电流报警值,然后按泄漏测试6、7或6、8或6、9条所示进行测试操作。测试过程中人手不要触及微波炉,以免触电。

  使用注意事项:

  1、操作者必须戴绝缘橡皮手套,脚下垫绝缘橡皮垫,被测件放在绝缘橡皮垫上,以防高压电击造成生命危险。

  2、仪器必须可靠接地,并和被测件的地线可靠相接。

  3、连接或拆卸被测体时,必须保证电压输出为“0”及在“复位”状态;

  4、切勿将输出地与交流电源线短路,造成仪器处壳带电。

  5、测试灯、超漏灯如果损坏,必须马上更换,以免误判。

  6、排除故障时,必须关掉电源。

  7、仪器空载时漏电流表头有2~3个字起始电流,属正常。

  8、本仪器应避免阳光正面直射。

  9、本仪器应每年到有关部门检定。

  10、使用时应外接隔离调压器(WB2675A、B、C除外)以防测试时被测品带电。数字<多路电阻测试仪 应用举例及使用的区别/p>通过本文的介绍,相信大家对于“LCR数字电桥的测量条件参考表的说明”有了一定的了解,如果想了解多路电阻测试仪 、多路电阻测试仪、苏州腾斯凯电子科技有限公司等其他相关的知识,请跟我们联系!
